Rea Vericube - Verificatore per codici a barre e 2D

Verificatore barcode 2D


Verificatore REA VeriCube per codici a barre e a matrice

Verificatore 2D e Linear Barcode


REA VeriCube - Verificatore di codici 1D e 2D

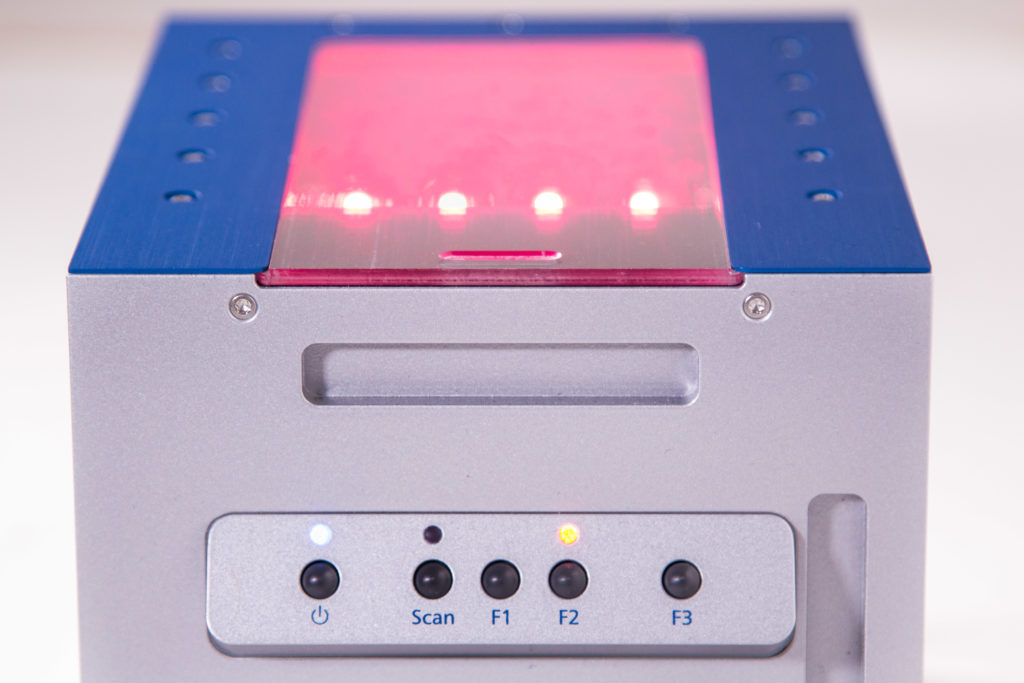

Il VeriCube è un dispositivo avanzato per la verifica di codici a barre e dei codici a matrice che può essere utilizzato in tutti i settori industriali. Data la conformazione della scocca, il VeriCube si adatta alla misurazione di codici posizionati su diversi lati di confezioni, flaconi, astucci, ecc. nella posizione di misurazione ottimale.

La misurazione dei codici avviene in conformità agli Standard ISO, con angolazioni, distanze e illuminazioni definiti, consentendo risultati di verifica accurati e riproducibili. Il sistema di misurazione si basa su un modulo ottico ad alta precisione con un chip fotocamera CMOS, che può essere selezionato sulla base delle dimensioni dei propri codici.

I valori misurati vengono trasmessi a un PC con il software di valutazione REA TransWin32 installato. Con questo strumento di verifica puoi scoprire rapidamente come migliorare la velocità di lettura dei codici analizzati. Ottimizza la qualità di stampa dei tuoi codici utilizzando i risultati di misurazione dettagliati.



Brochure VeriCube

Vericube verificatore 1D e 2D

Tipi di codice

Tutti i tipi di codice verificabili con lo strumento:

CODICI A MATRICE 2D

  • ISO/IEC 16022 Data Matrix
  • ISO/IEC 18004 QR-Code
  • ISO/IEC 24778 Aztec Code
  • ISO/IEC 20830 Han Xin Code
  • AIM ISS DotCode
  • ISO/IEC 15438 PDF417
  • ISO/IEC 24728 MicroPDF417

CODICI A BARRE 1D

  • ISO/IEC 24723 Composite Code
  • ISO/IEC 15420 EAN/UPC (EAN-13, EAN-A, UPC-A, UPC-E und Add-On)
  • ISO/IEC 15417 Code 128
  • ISO/IEC 16388 Code 39 (mit PZN und Code 32)
  • ISO/IEC 16390 Interleaved 2 of 5 einschließlich ITF-14
  • ISO/IEC 24724 GS1 DataBar

CODICI OPZIONALI

  • 2/5 3 Bars, 2/5 5 Bars, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost-Code), Code39 Full ASCII, Code93, MSI, Plessey, Codabar Monarch (18), LAETUS Pharmacode, LAETUS Mini Pharma Code, Russian Crypto Code, China Drug Supervision Code, Japan CVS payment Code, UPU-S10 Postal Codes, DPD Parcel Service

Caratteristiche tecniche VeriCube

- Moduli camera intercambiabili, per diverse dimensioni di codice
- Illuminazione selezionabile (luce rossa o bianca)
- Funzionamento in 3 posizioni: laterale, verticale, capovolta
- Camera oscurata per evitare influenza della luce ambientale
- Verifica secondo ISO / IEC 15415 per codici a matrice 2D (Datamatrix, Qrcode)
- Verifica secondo la norma ISO / IEC TR 29158 (già direttiva AIM DPM 2006) per i codici DPM
- Verifica secondo ISO / IEC 15416 per codici a barre (EAN13, GS1-128, ITF14, ecc)
- Verifica in conformità con le specifiche GS1
- Verifica delle strutture dati GS1-128
- Interfaccia e report utente multilingua
- Profili personalizzati
- Analisi della struttura dati ISO / IEC 15418 / ANS MH10.8.2
- Selezione del codice specifico per soddisfare le esigenze dell'industria farmaceutica
- Alimentazione tramite cavo di rete (POE Power over Ethernet)
- Vetrino di analisi rimovibile e intercambiabile
- Software Trans-Win32 per Windows (compatibile con più utenti)

Verifica codici a barre
Verificatore per automotive
Verificatore datamatrix DPM

Scheda tecnica

  • Verifica conforme a ISO/IEC 15426-2 e ISO/IEC 15426-1
  • Software Windows TransWin32 incluso
  • Luce LED rossa 660nm o luce LED bianca 4.000 °K
  • Angolo di illuminazione 45°, luce rossa o bianca
  • Alimentazione tramite PoE (Power over Ethernet)
  • Tastierino adattabile quando utilizzato in posizione inversa
  • Porta Ethernet RJ45 per comunicazione TCP/IP e alimentazione PoE
  • Modulo fotocamera intercambiabile, risoluzione 2592 x 1944 pixel
  • Messa a fuoco e apertura della fotocamera preimpostate in fabbrica
  • Dimensioni: 200 x 150 x 150 mm (l/l/a), con pannello tasti larghezza 210 mm
  • Peso: 2.600 g
  • Windows 10, Windows 8, Windows 7, 64 bit supportati
  • ISO/IEC 15423 : Si prega di notare che questo standard di prestazioni è valido solo per scanner di codici a barre e codici a matrice. Non si applica agli strumenti di misura ottici come la gamma di prodotti REA Verifier. Per i verificatori ISO/IEC 15426-x sono gli standard prestazionali applicabili.
  • ISO/IEC 15419: Si noti che questo standard prestazionale è valido per i software di etichettatura e generazione di codici a barre e codici a matrice, nonché per le stampanti che stampano codici QR, codici a matrice di dati e codici a barre.

Simbologie e struttura dei dati

STRUTTURE DATI GS1

  • GS1 DataMatrix
  • GS1 QR-Code
  • GS1-128
  • GS1 Databar
  • GS1 Composite Code
  • Crypto Code (Specifiche generali GS1)

STRUTTURE DATI ISO

  • ISO/IEC 15418 / ANSI MH10.8.2
  • ISO/IEC 15459 (parte da 1 a 8)
  • ISO/IEC 15434 utilizzate da enti e associazioni emittenti: AIAG, Odette, VDA, EDIFICE, HIBC, DOD, UPU, JEISA, JEITA, IFA…)
  • ISO 28219, ISO 22742, ISO 15394

ALTRE STRUTTURE DATI

  • Supporto EFPIA e PPN per l'industria farmaceutica (atto delegato UE 2016/161 e UDI/MDR 2017/745, 2017/746, DSCSA USA, Turchia e altri, allineamento GUDID USA (UDI)
  • Supporto DOD MilStd 130 IUID, AIT (Forze armate tedesche)
  • Controllare le impostazioni del controllo numerico
  • Impostazioni di controllo delle dimensioni
  • Verifica della data personalizzabile
  • Database opzionale (verifica numero articolo)
  • Codice IKEA Data Matrix e Codice IKEA interleaved 2 di 5
Verificatore REA
Verificatore REA
Verificatore leggibilità codici a barre

Acessori per verificatore REA VeriCube


Verificatore 2D e Linear Barcode

Accessorio per verifica DPM

Stand regolabile

È un accessorio utile per la verifica di codici incisi su oggetti con forme particolari, sferiche o irregolari, tali da non consentire una verifica in piano. Lo stand consente di posizionare lo strumento con le camere rivolte verso il basso, e di regolare l'altezza e la lunghezza focale rispetto al codice da verificare. Indicato per l'automotive.
Measuring table vericube

Tavola di misurazione secondaria

Il piano di misurazione è utile per la verifica di codici applicati a scatole o componenti ingombranti e difficilmente posizionabili sullo strumento. Questo accessorio consente infatti di predisporre il verificatore in posizione fissa, regolabile, in modo da poter facilmente avvicinare oggetti particolarmente ingombranti per verificare i codici su di essi applicati.
Spacer

Distanziatore per focali distanziate

Lo spacer viene utilizzato quando si utilizzano moduli camera a distanza focale di 15, 30 o 45 mm. Questo accessorio infatti consente di posizionare il codice da verificare alla giusta distanza focale, dato che questi moduli camera hanno lunghezza focale maggiore di 0mm. Viene utilizzato in aggiunta allo stand, quando si devono verificare codici incisi su oggetti con geometrie particolari e non piane, per effettuare verifiche e calibrazioni.
Positioning Aid

Dima di posizionamento regolabile

Questa dima è regolabile sull'asse x e y per facilitare e velocizzare la verifica, dato che consente di posizionare i campioni automaticamente al centro del campo visivo di misura. In questo modo si evita il posizionamento manuale, tramite la visualizzazione dell'immagine dal vivo e si è subito operativi. È ideale nell'industria farmaceutica, alimentare, cosmetica e del tabacco, dai produttori di materiali da imballaggio e in molti altri settori, dove è richiesto effettuare verifiche in rapidità e su prodotti di dimensioni diverse.
